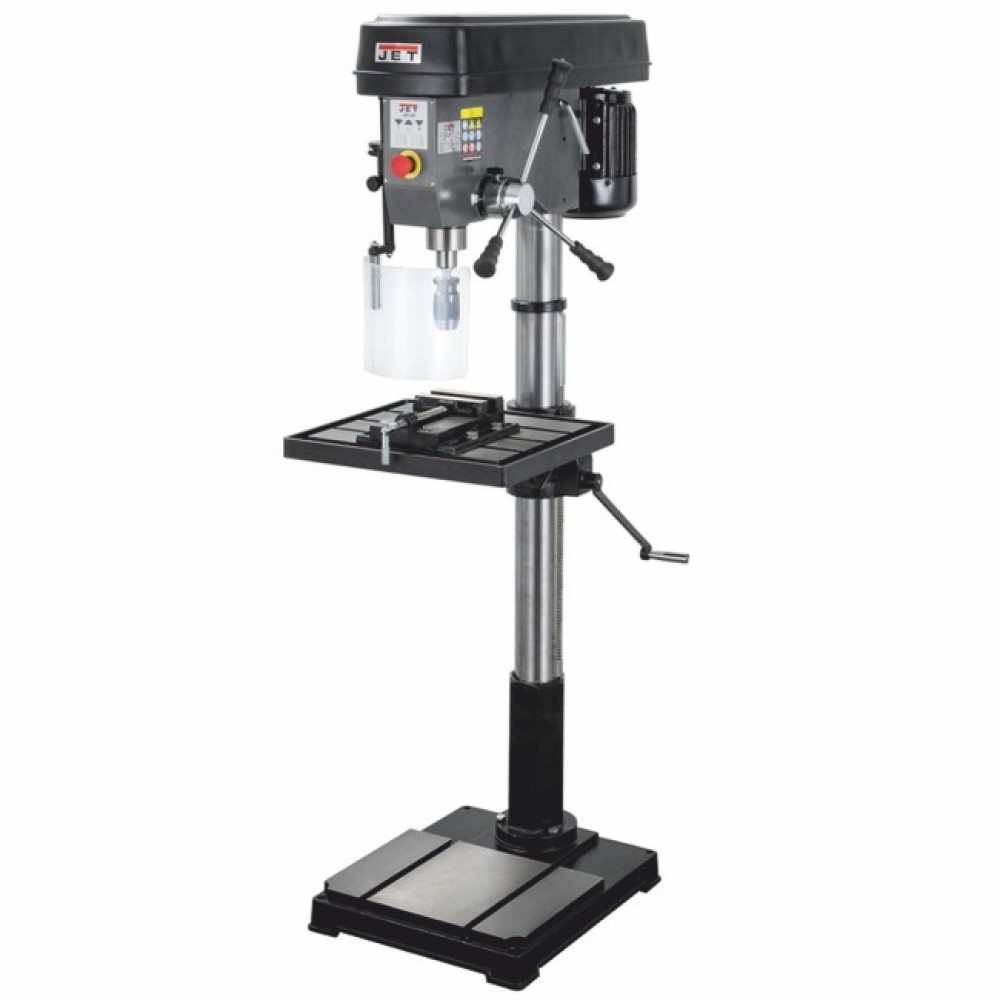

JET JDP-22F Вертикально-свердлильний верстат

JET JDP-22F підлоговий свердлильний верстат промислової серії. Завдяки високій якості виконання деталей та механізмів, верстат відрізняється хорошими показниками точності та довговічності і може застосовуватися для серійного виготовлення деталей.

Верстат має важку і стійку чавунну основу розміром 465 x 330мм, в якій передбачені 2-Т образні пази з шириною 18мм, для закріплення заготівлі прихватами або іншими затискними пристроями. На основу встановлено товстостінну колону діаметром 92мм із зубчастою рейкою для можливості переміщення столу по вертикалі. Робочий стіл, як і основа, виготовлений з якісного чавуну, його розмір 470х415мм з 2-ма Т-подібними пазами шириною 14мм. Максимальна відстань між шпинделем та основою становить 1220мм, а відстань між шпинделем та робочим столом – 690мм.

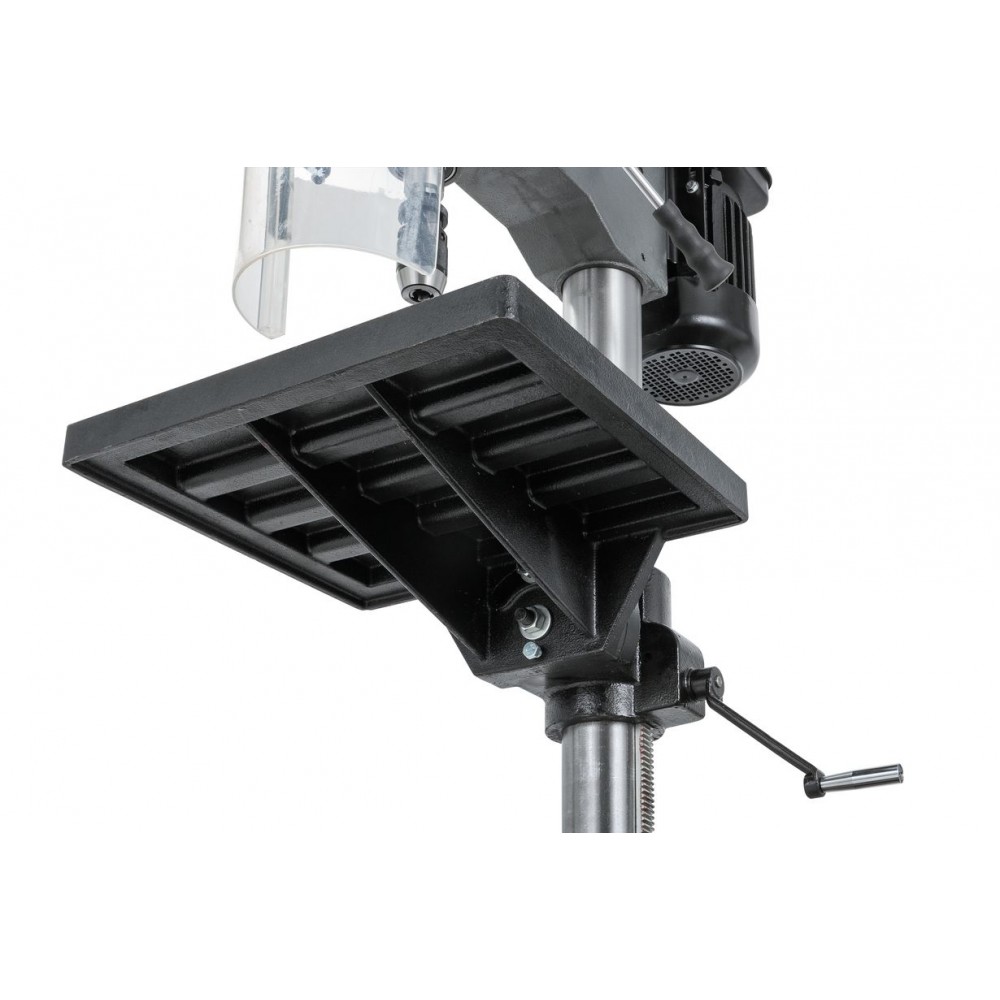

Стіл має можливість повороту навколо колони на 360° та нахилу вправо/ліворуч у межах ±45°.

Свердлильна головка дозволяє свердлити максимальні діаметри отвору в сталі до 25мм і в чавуні до 28мм. Конус шпинделя МК-3.

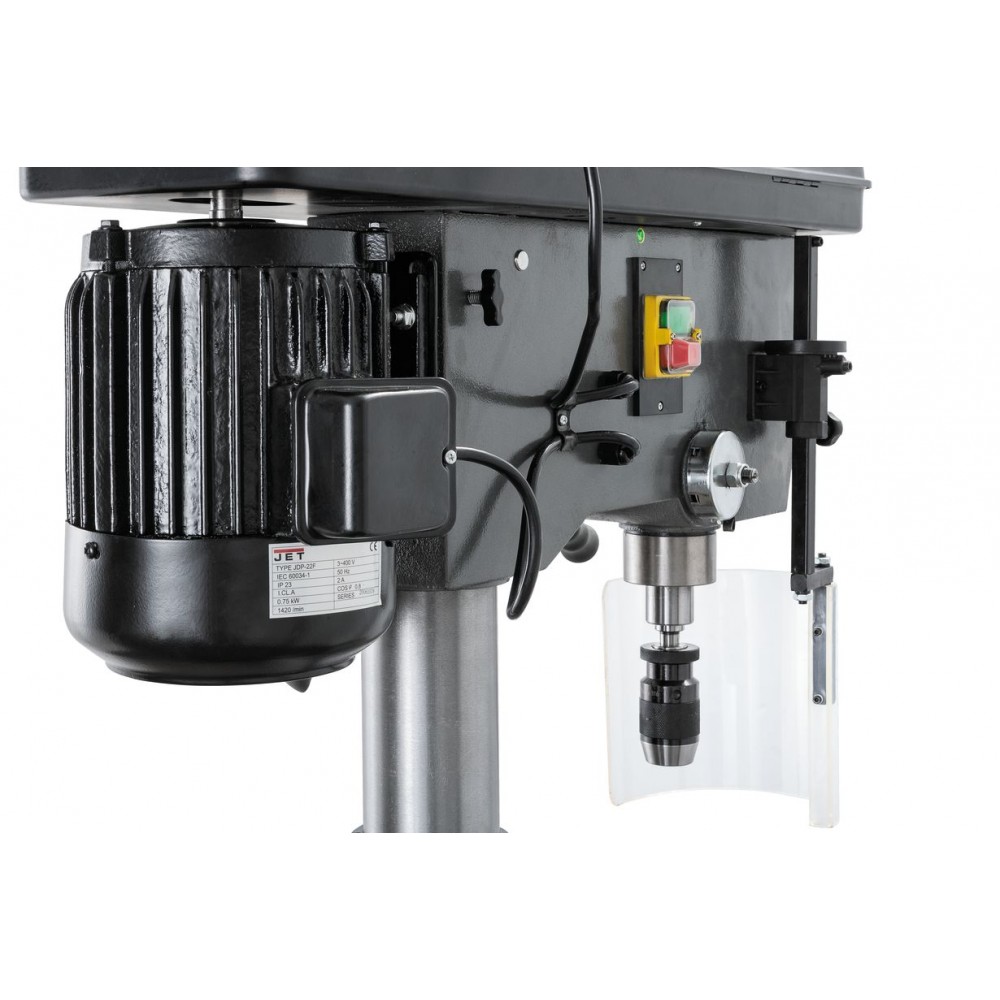

Потужність приводного двигуна становить 750Вт.

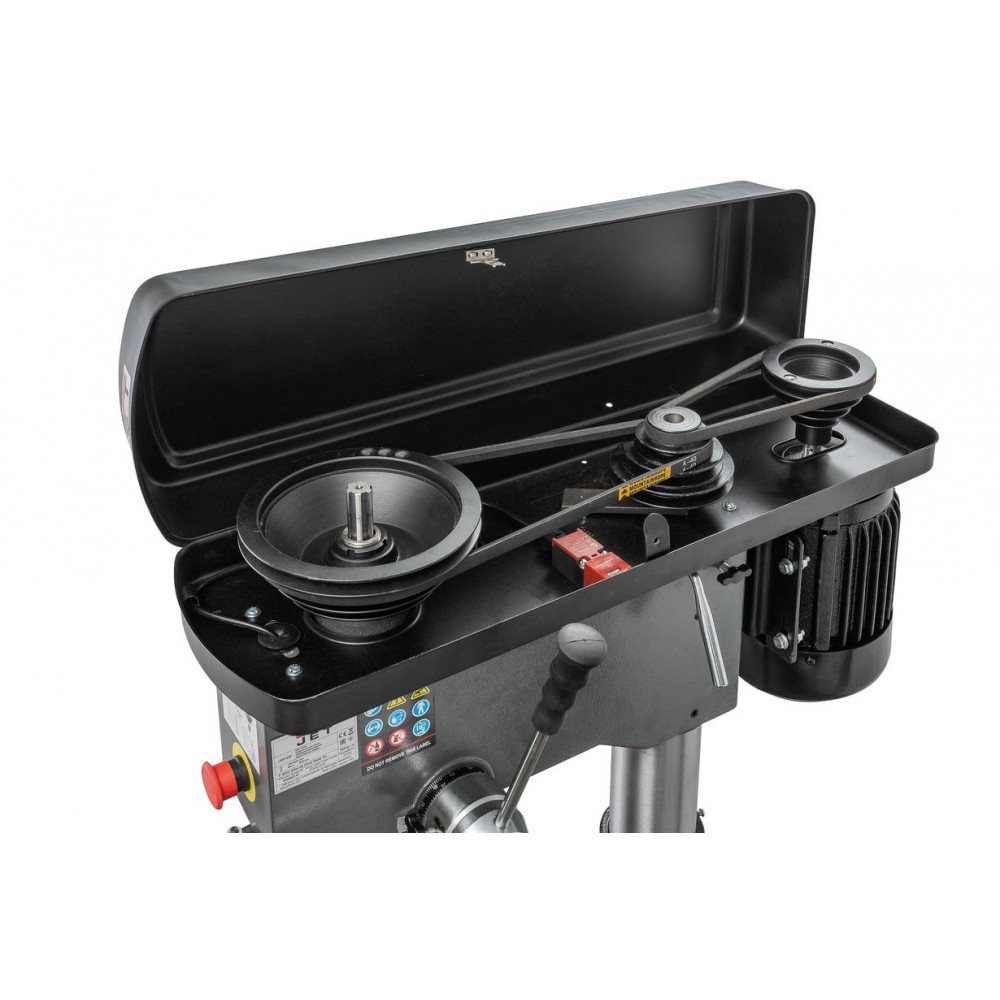

Обертальний момент з двигуна на вал шпинделя передається за допомогою клинового ременя через шківну групу. Діапазон частоти обертання шпинделя здійснюється в межах від 150 до 2850 об/хв та має 12 швидкостей.

Хід пінолі шпинделя становить 120 мм. Для контролю глибини свердління передбачена шкала з міліметровою та дюймовою розміткою, а також регульований обмежувач.

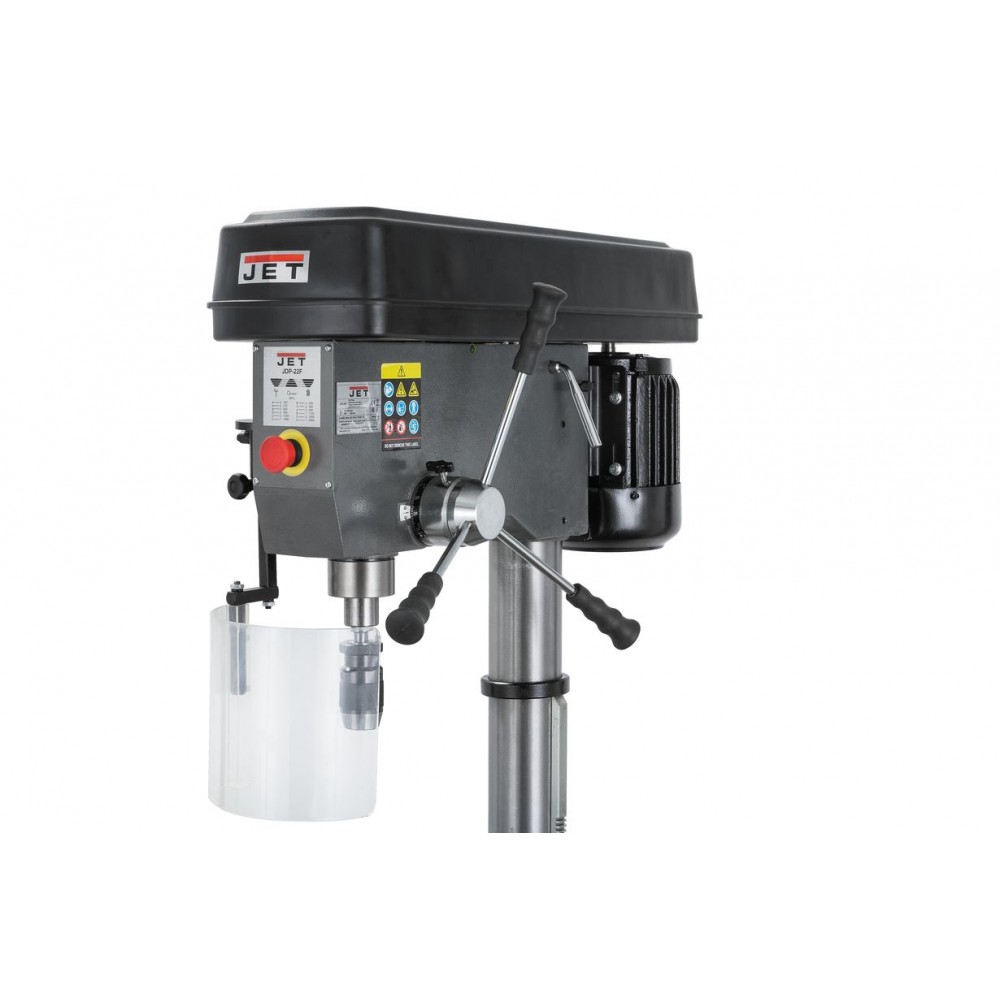

Для забезпечення безпечної роботи на верстаті встановлений прозорий захисний екран з кінцевим вимикачем. Під кожухом коробки швидкостей ремінної передачі знаходиться захисний вимикач, який не дозволить увімкнути верстат при відкритій кришці. Для аварійної зупинки на передній панелі верстата розташований червоний аварійний вимикач грибкового типу.
