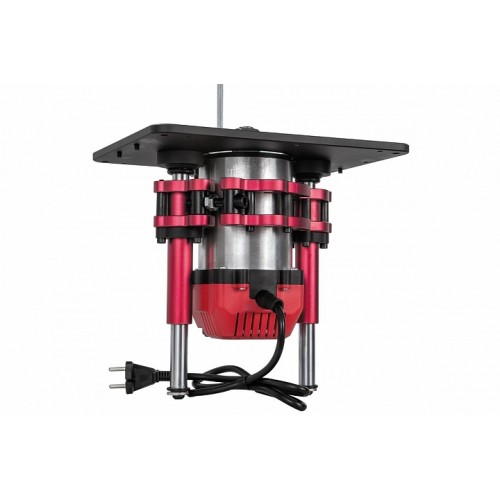

Фрезерный лифт JET JRMLS-1

ОСОБЕННОСТИ:

• Подъем/опускание фрезерного двигателя съемной рукояткой
• Угловая шкала для контроля высоты подъема
• Регулируемый конечный упор верхнего положения
• Съемная вставка-кольцо в установочную площадку
• Регулировочные винты для установки площадки заподлицо с поверхностью стола

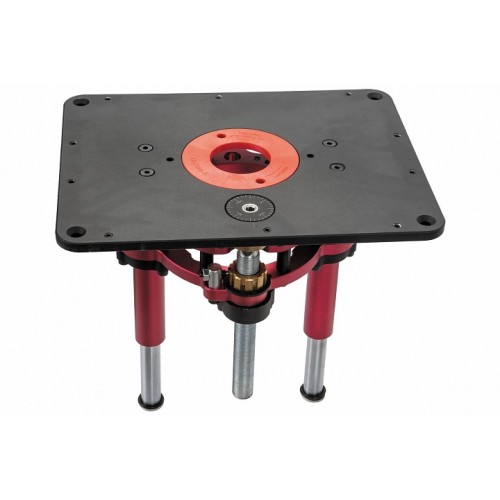

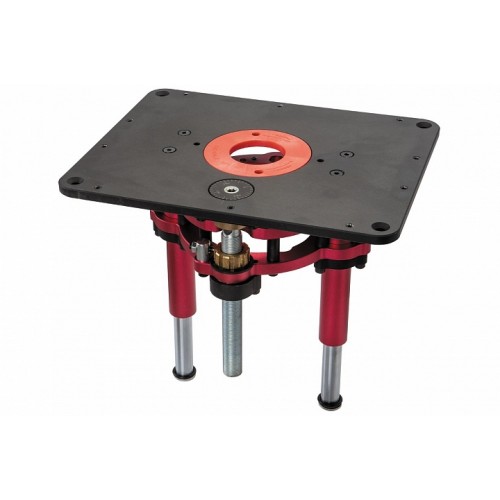

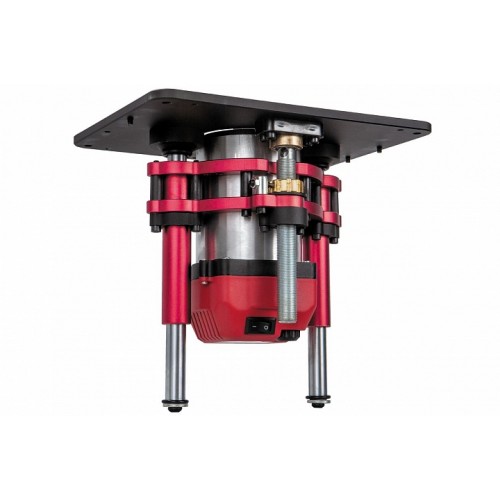

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого сходного с цилиндрическим корпусом диаметром 98-107 мм.

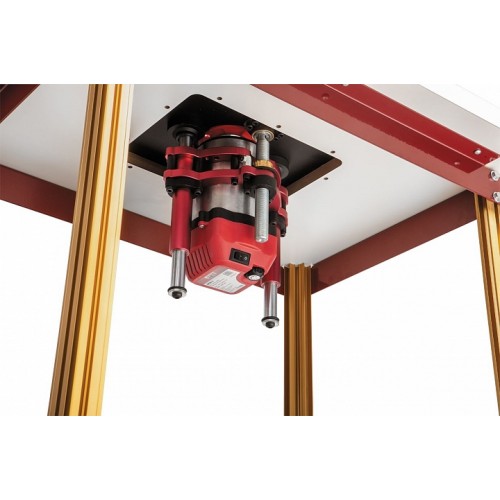

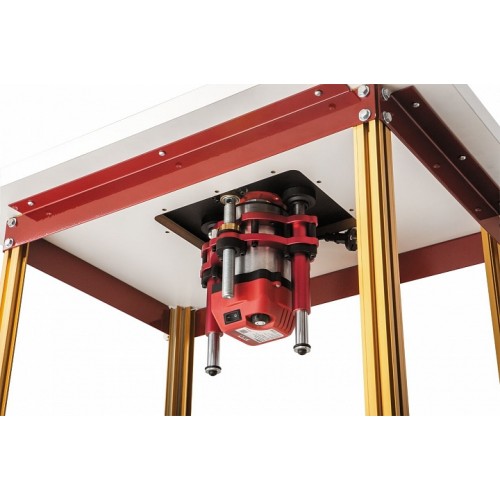

Для монтажа устройства поверхности производят вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего завинчивают и затягивают крепежные винты.

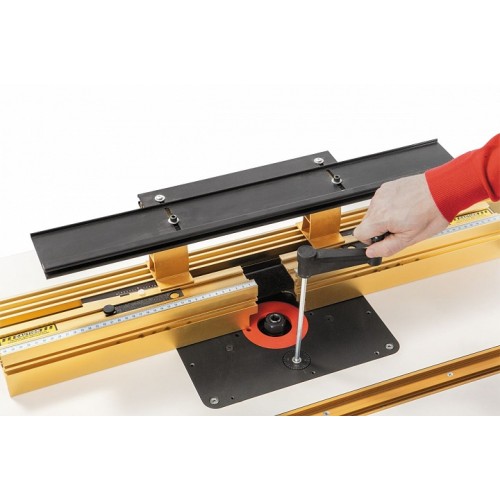

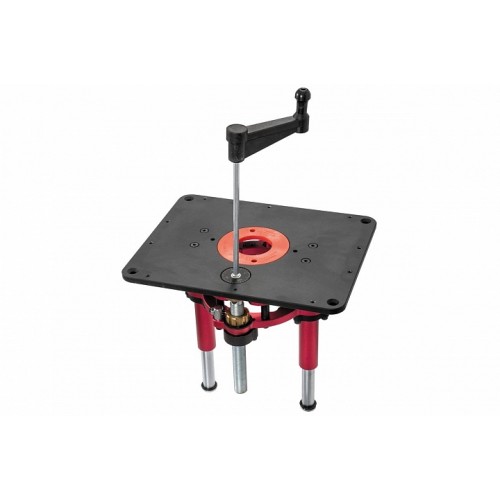

Сверху расположен отверстие для рукоятки подъема/опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль конечного упора; она вращается от руки после ослабления стопорного винта.

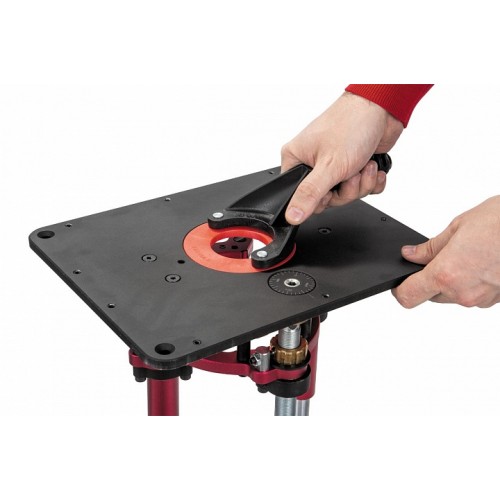

Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить другим.

КОМПЛЕКТАЦИЯ

• Рукоятка подъема/опускания
• Кольцо простовочное 50 мм со спецключом.
• Комплект винтов и кронштейнов для крепления
