Станок пазувальный JET JFM-6

Особенности:

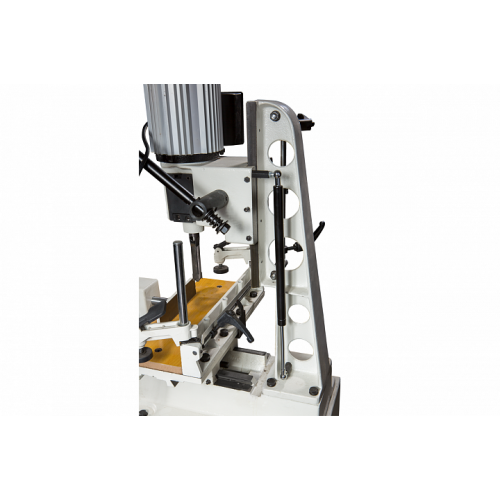

• Рельсовый механизм подачи с газовым упором
• Механизм быстрой регулировки высоты рычага подачи резца
• Регулируемый акцент глубины фрезерования
• Продольный упор заготовки
• Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
• Два вертикальных эксцентриковых прижима заготовки.
• Регулируемый торцевой упор заготовки

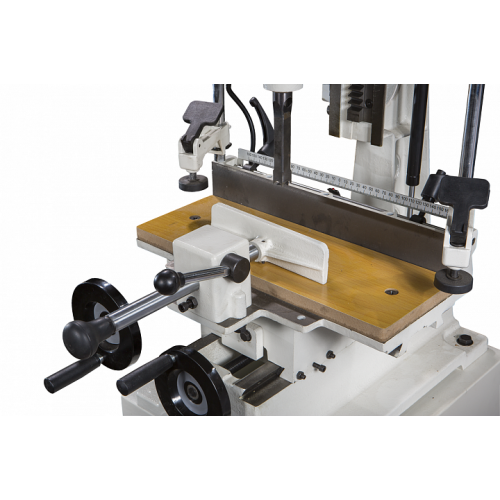

• Координатный рабочий стол с маховиками по осям
• Регулируемые ограничители хода по осям
• Рабочий стол из чугунного литья с деревянной накладкой.

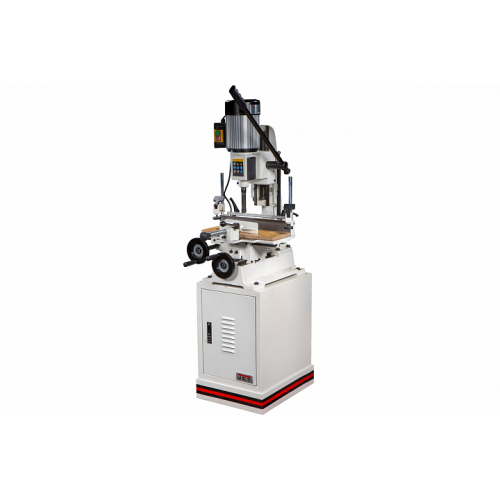

JFM-6 хорошо оснащен, удобен и точен в работе долбально-пазировочный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций во время работы. В комплект поставки входит металлическая тумба-основа с отсеком для хранения инструментов.

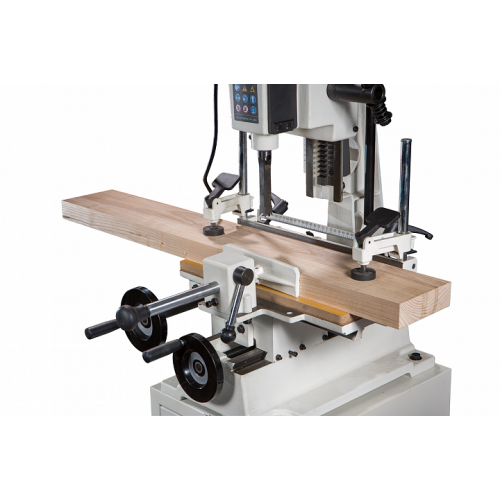

Предусмотрено несколько вариантов фиксации заготовки, позволяющей выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны имеется параллельный движущийся ему упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок имеется торцевой упор с несколькими степенями свободы для установки на разных плоскостях.

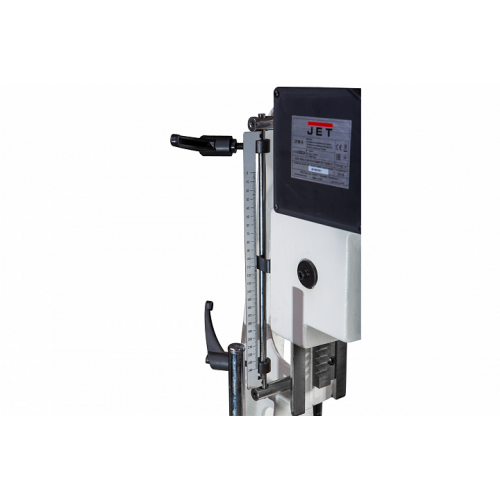

Стол можно подавать по двум горизонтальным осям с помощью вращающихся маховиков. Имеются регулируемые ограничители хода. Вертикальная подача производится рычагом и имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно изменять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокирования зубчатой муфты и переставить его.

Продуманная, качественно изготовленная конструкция этого станка позволит выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.
