Комбинированный станок JET JKM-300

Jet JKM-300 – многофункциональный комбинированный станок, сочетающий компактность, важную для эксплуатации в небольших любительских мастерских с точностью, надежностью и мощностью профессионального деревообрабатывающего оборудования. Основа конструкции – массивные чугунные столы, остальные детали либо выполнены из того же материала, либо стальные, что дает высокую жесткость и работу без вибраций. Мотор асинхронный однофазный с реверсом, имеет достаточный запас мощности, не требует обслуживания и не перегревается во время работы. Предусмотренные варианты переналадки позволяют проводить на этом станке разные работы.

Пиление. Допускается установка диска диаметром до 250 мм, что обеспечивает глубину распила до 70 мм. Когда необходимо уменьшить высоту диска (например, для выборки паза или предотвращения сколов) регулируют положение стола. Он установлен на двух направляющих цилиндрических и фиксируется винтовыми зажимами. Также прилагается специальный компактный стол, специально предназначенный для пазовых работ, его можно установить вместо основного. Для позиционирования заготовки имеется регулируемый параллельный упор с двусторонней фиксацией; диапазон его перемещений по отношению к диску 0-300 мм. Помимо сопротивления имеется небольшой подвижный стол (каретка), оборудованный поворотным упором, который позволяет производить точные разрезы под углом к базовой поверхности детали.

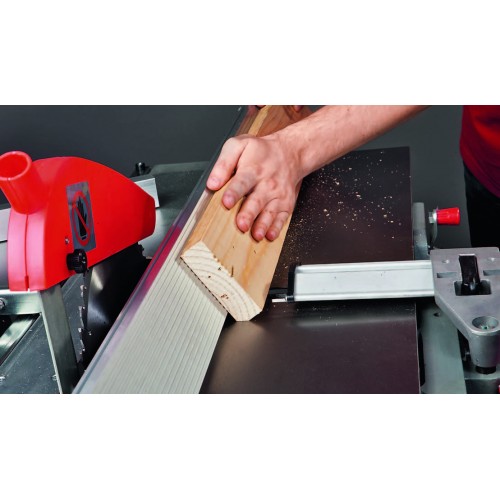

Фугировка. Столы выполнены из чугуна и образуют поверхность длиной 960 мм, положение переднего регулируется с помощью точного и удобного механизма с наклонными направляющими и винтовой подачей. Для строгания под углом используется тот же направляющий профиль, что и для параллельного сопротивления при пилении только установлен иначе. Он настраивается под углом наклона и перемещается по поверхности столов. Строгальный барабан с тремя ножами, допускающими редактирование. В качестве принадлежностей Jet посылает сменные лезвия для этого станка, изготовленные из разных марок стали (со стандартной и улучшенной износостойкостью).

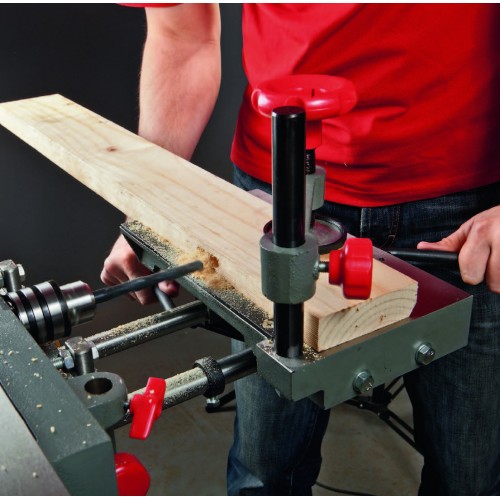

Сверление и пазирование. В комплектацию станка входит трехкулачковый патрон с оправой для установки в торец стругального вала. При переключении реверса он позволяет использовать сверла и другой режущий инструмент с правым вращением и посадочным диаметром до 13 мм. Снизу от патрона – небольшой чугунный столик с винтовым прижимом и регулируемым сопротивлением. Его положение настраивается по высоте, а перемещения по двум другим осям имеют привод от ручек. Для выполнения серийных операций специальными муфтами задают ограничение хода по двум осям.
