Настольный вертикально-сверлильный станок JET JDP-13

JET JDP-13 настольный сверлильный станок промышленной серии. Благодаря высокому качеству выполнения деталей и механизмов станок отличается хорошими показателями точности и долговечности и может применяться для серийного изготовления деталей.

Станок имеет стойкое чугунное основание размером 205 x 205мм, в котором предусмотрены 2-Т образные пазы с шириной 16мм, для закрепления заготовки прихватами или другими зажимными устройствами. На основание установлена колонна диаметром 73мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 265х265мм с 4-мя Т-образными пазами, расположенными крест-накрест, ширина пазов 14мм. Максимальное расстояние между шпинделем и основанием составляет 640мм, а расстояние между шпинделем и рабочим столом – 445мм.

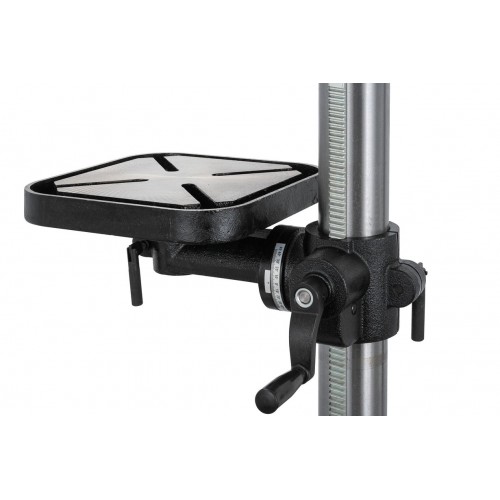

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/слева в пределах ±45°.

Сверлильная головка позволяет сверлить максимальные диаметры отверстия до 16 мм. Конус шпинделя МК-2.

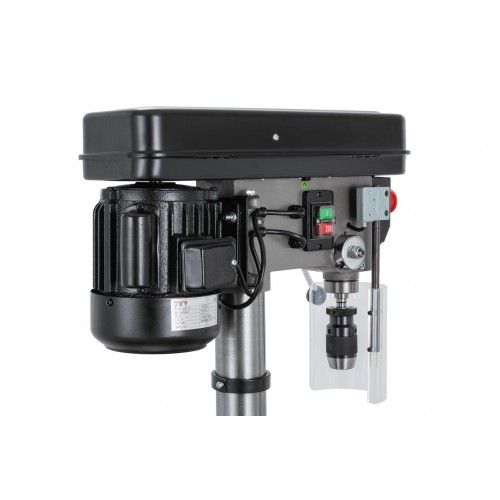

Мощность приводного двигателя составляет 370Вт.

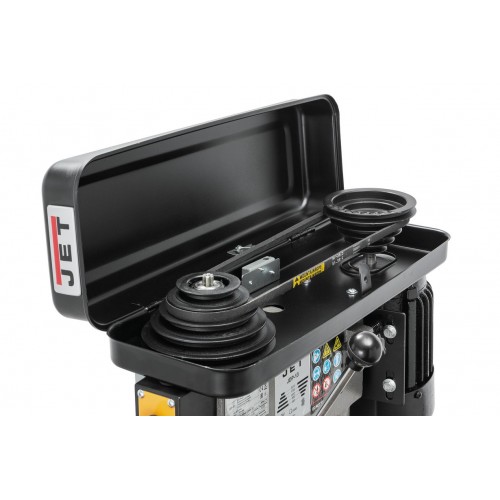

Вращающийся момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 490 до 2510 об/мин и имеет 5 скоростей.

Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.

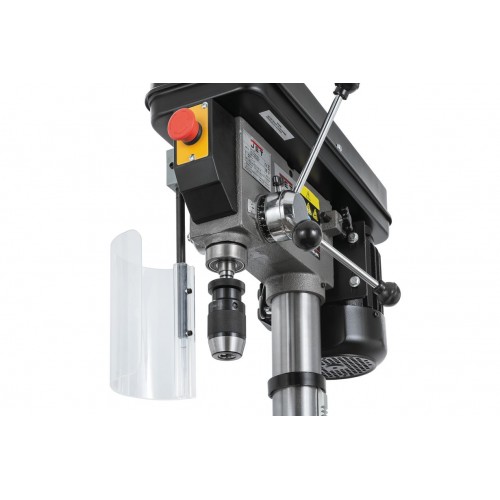

Для обеспечения безопасной работы на станке установлен прозрачный защитный экран с конечным выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, не позволяющий включить станок при открытой крышке. Для аварийной остановки на передней панели станка расположен красный аварийный выключатель грибного типа.

Стандартная комплектация включает быстрозажимной сверлильный патрон 1-13 мм/В16, оправку сверлильного патрона МК-2/В16 и инструкцию по эксплуатации.
