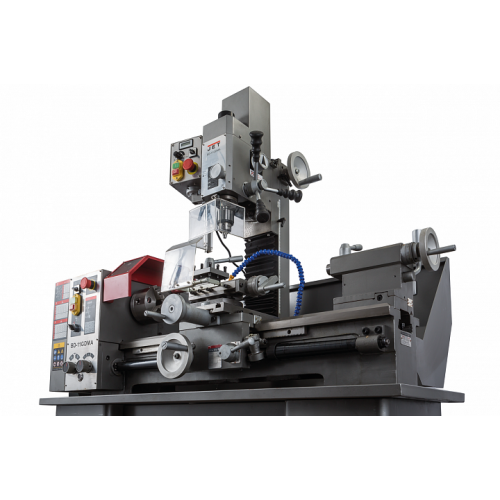

JET BD-11GDMA Универсальный токарный станок с фрезерной головой
Код: BD-11GDMA
Производитель: JET
205 302 ₴
186 638 ₴
-18 664 ₴
186 638 ₴
| Высота в упаковке, см: | 101/43 (станок/подставка) |
| Диаметр обточки над поперечным суппортом, мм: | 170 |
| Диаметр обточки над станиной, мм: | 280 |
| Диаметр проходного отверстия шпинделя, мм: | 26 |
| Диапазон метрической резьбы, мм: | 0,2 - 4,0 |
| Диапазон неподвижного люнета, мм: | 0-25 |

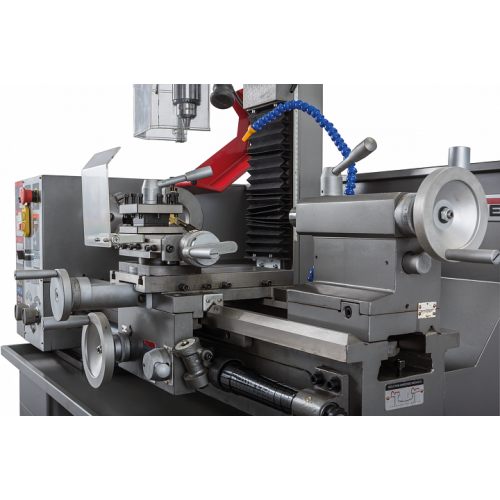

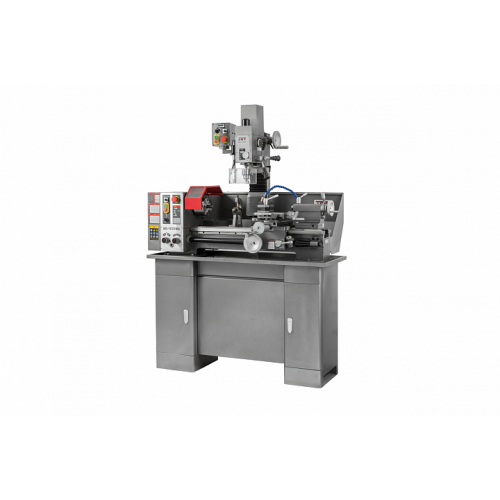

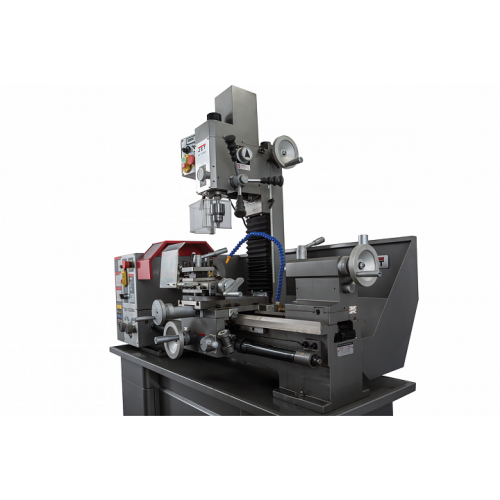

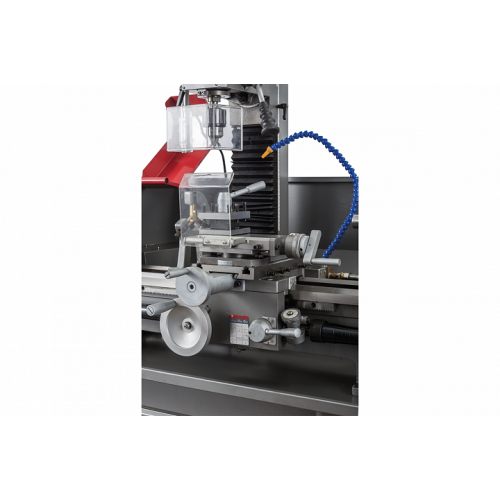

Универсальный токарный станок с фрезерной головой JET BD-11GDMA
ОСОБЕННОСТИ
- Предназначен для мелкосерийного производства
- Мощный асинхронный электродвигатель токарного шпинделя
- Возможность установки тисков для фрезерных работ

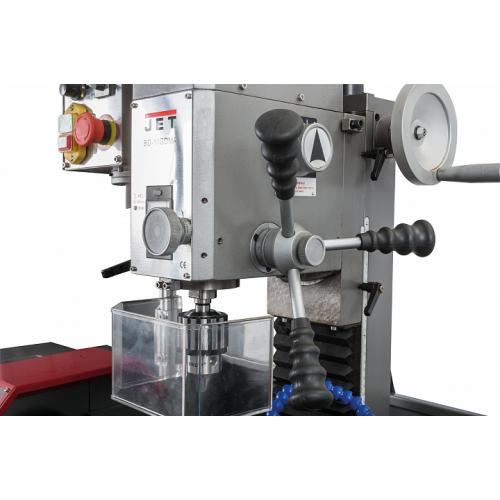

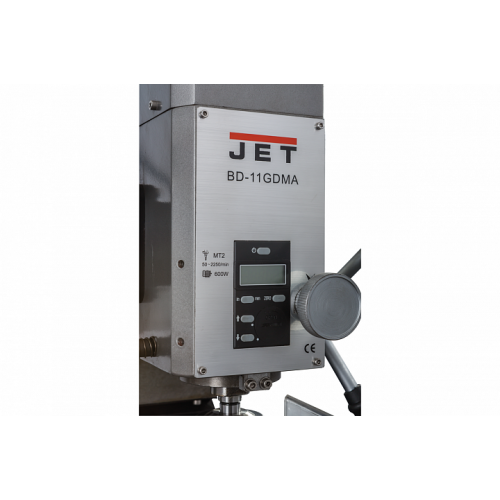

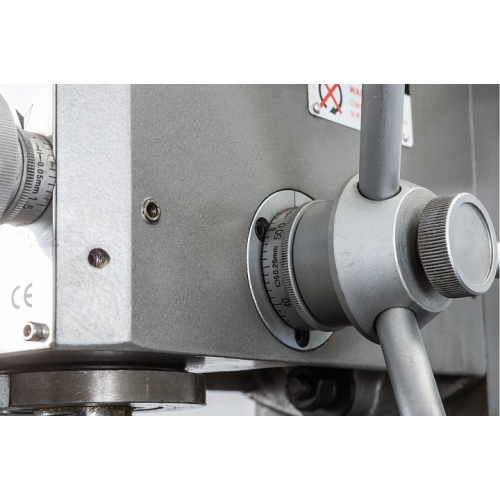

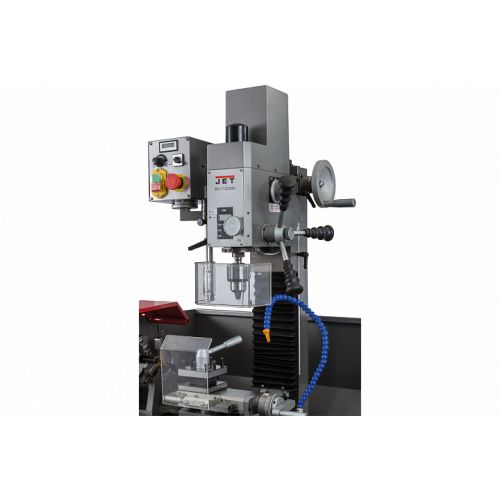

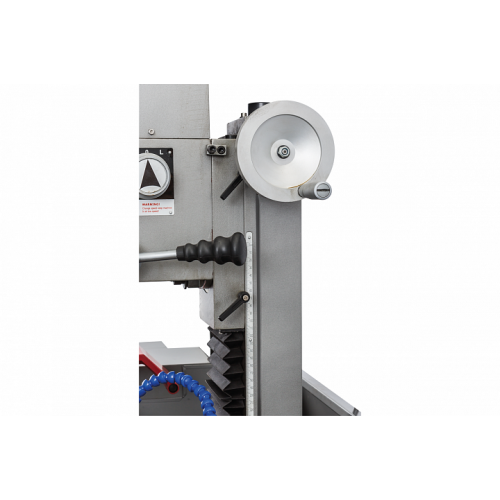

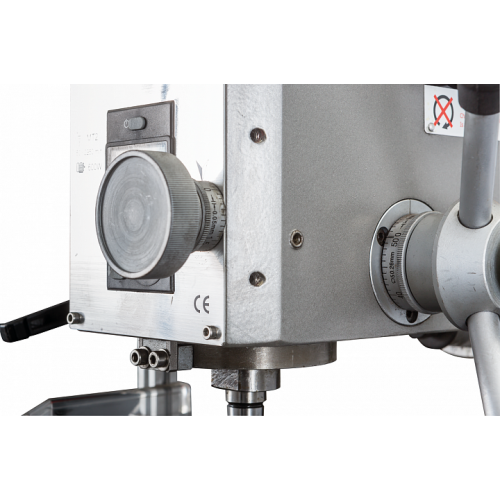

- Фрезерная голова оснащена микроподачей с цифровой индикацией.
- Возможность нарезки левой резьбы
- Возможность нарезки дюймовой и метрической резьбы
- Автоматическая подача при точении

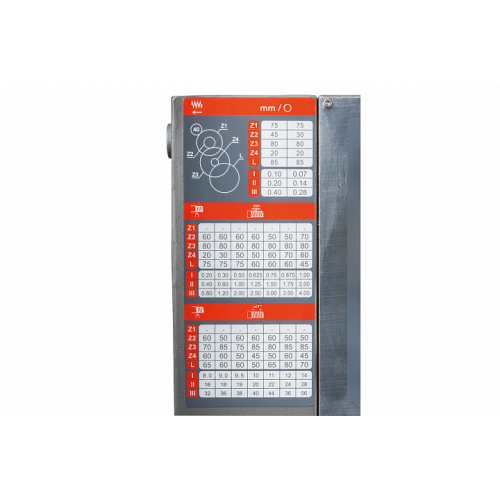

- На одной настройке гитары три режима автоматического точения, или нарезка резьбы
- Регулировка зазоров направляющих с помощью клиновых планок
- Подставка входит в стандартную комплектацию (поставляется отдельно от станка)
- Чугунная станина закаленная и отшлифованная
- Массивная конструкция станины из чугуна гарантирует работу без вибрации.
- Представление СОЖ

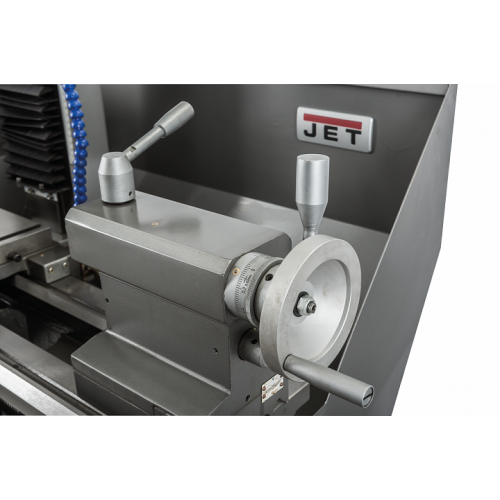

- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Аналог ТВ-9
КОМПЛЕКТАЦИЯ
- Невращающийся центр МК-4
- Невращающийся центр МК-2
- Обратимый центр МК-2

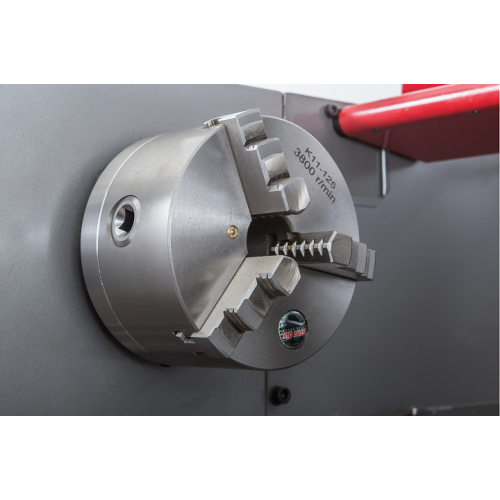

- 3-x кулачковый патрон 125 мм с обратными кулачками

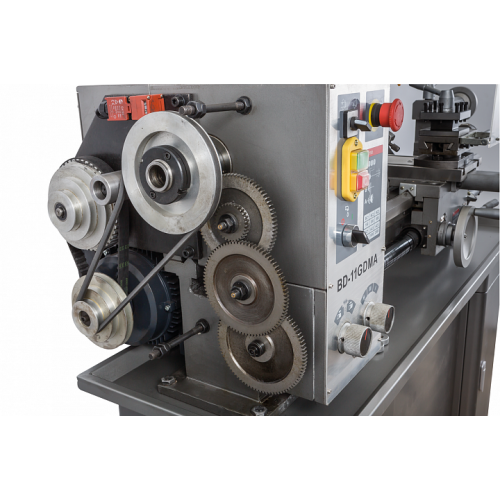

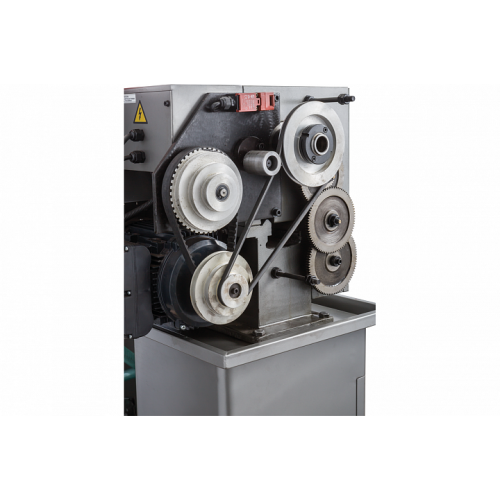

- Сменные металлические шестерни

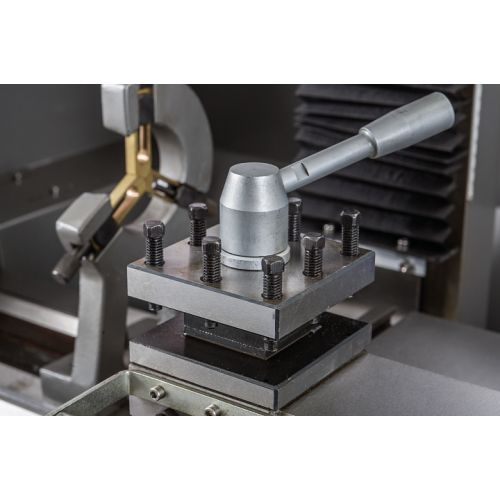

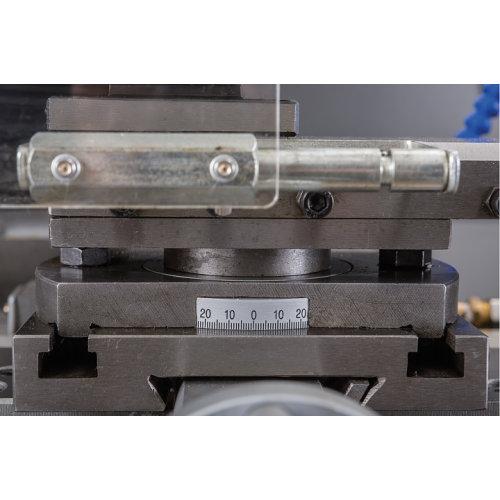

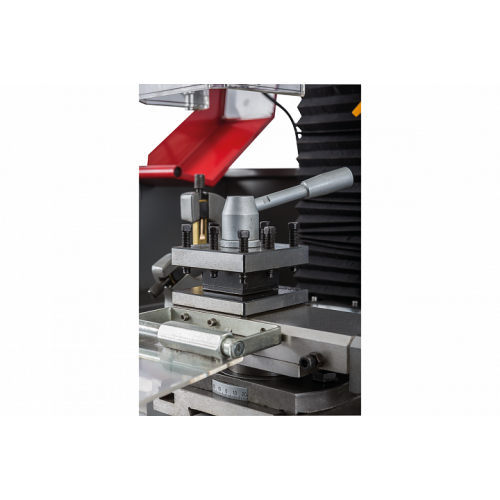

- 4-х позиционный резцедержатель с фиксатором
- Защитный спиральный кожух ходового винта

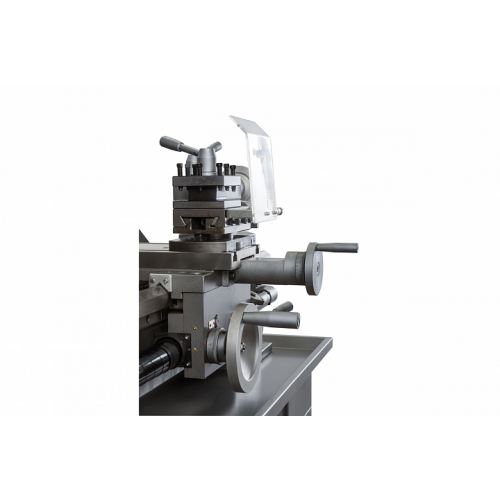

- Защитный экран резцедержателя
- Защитный экран токарного патрона с конечным выключателем
- Защитный экран сверлильного патрона с конечным выключателем
- Защитная задняя стенка
- Указатель резьбы
- Подставка
- Поддон для сбора стружки

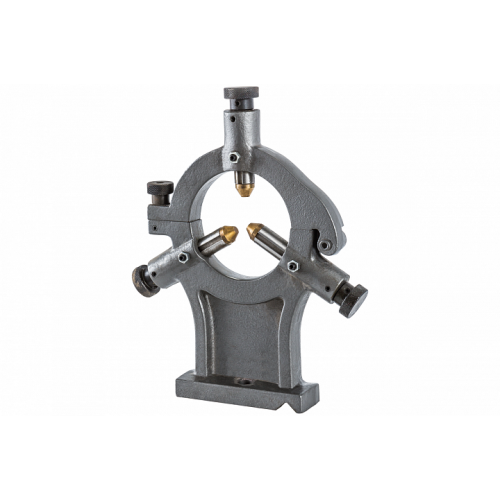

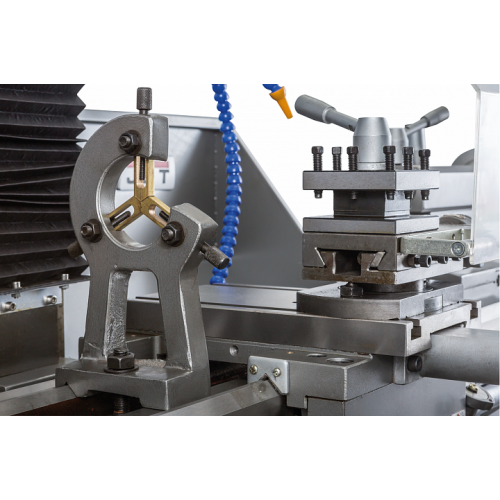

- Неподвижный люнет

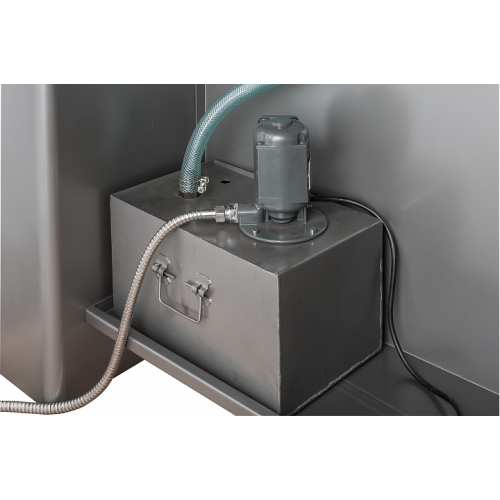

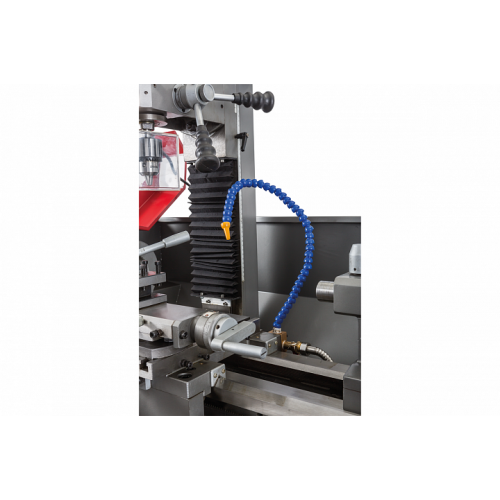

- Система подвода СОЖ

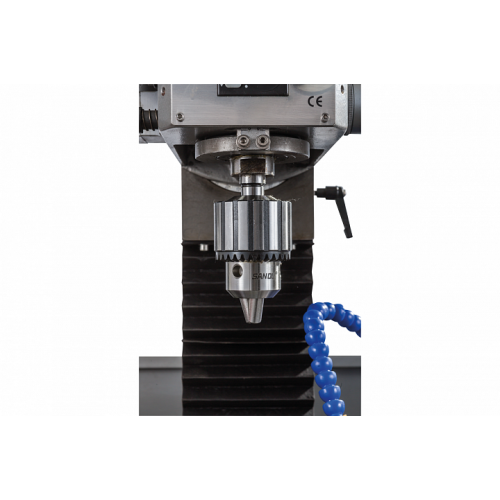

- Сверлильный патрон 1-13 мм МК-2 с дорном В16
- Масляный шприц
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя

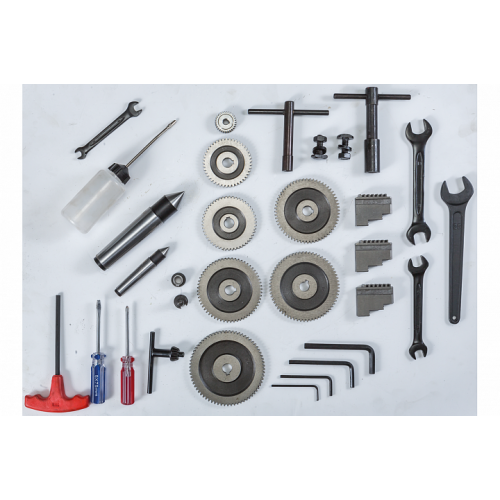

- Набор инструментов для обслуживания станка
- Руководство по эксплуатации
Default
Высота в упаковке, см:
101/43 (станок/подставка)
Диаметр обточки над поперечным суппортом, мм:
170
Диаметр обточки над станиной, мм:
280
Диаметр проходного отверстия шпинделя, мм:
26
Диапазон метрической резьбы, мм:
0,2 - 4,0
Диапазон неподвижного люнета, мм:
0-25
Диапазон поворота вертикальной головы (вправо/слева):
±45°

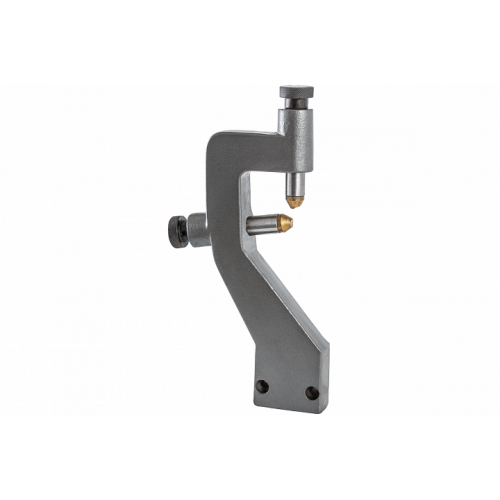

Диапазон подвижного люнета, мм:
0-25
Диапазон продольной подачи, мм/о:
0,07 - 0,4
Длина в упаковке, см:
137/81 (станок/подставка)
Дюймовая резьба:
8 - 56
Количество дюймовых резьб:
21
Количество метрических резьб:
21
Количество продольных подач:
6
Количество скоростей вертикального шпинделя, шт:
2
Количество скоростей шпинделя:
6
Количество Т-образных пазов стола, шт:
2
Конус шпинделя:
МК-4, МК-2
Макс. размер резца, мм:
12 x 12
Максимальный диаметр концевой фрезы, мм:
20
Максимальный диаметр сверления сталь, мм:
20
Максимальный диаметр сверления чугун, мм:
22
Масса в упаковке, кг:
250/47 (станок/подставка)
Мощность вертикального двигателя, кВт:
0,6 (коллекторный)
Мощность двигателя, кВт:
1,1
Мощность насоса СОЖ, кВт:
0,09
Напряжение питания:
220 В, 50 Гц
Напряжение, В:
230
Объем бака СОЖ, л:
5
Пиноль задней стрекозы:
МК-2
Потребляемая мощность кВт (S6 40%):
1,5
Размер стола по оси X и Y, мм:
150x270
Разное:
ФРЕЗЕРНАЯ ПРЕДСЕДАТЕЛЬ
Расстояние между направляющими, мм:
180
Расстояние между пазами стола, мм:
115
Расстояние между центрами, мм:
700
Расстояние от вертикального шпинделя до стойки, мм.:
185
Расстояние от вертикального шпинделя до стола, мм:
320
Сверлильный патрон:
1-13
Тип двигателя:
Асинхронный, 220В, 50 Гц
Ход верхнего суппорта, мм:
60
Ход головы по оси Z, мм:
270
Ход пиноли задней стрекозы, мм:
80
Ход пиноли шпинделя, мм:
50
Ход поперечного суппорта, мм:
145
Частота вращения вертикального шпинделя, об/мин:
50 - 2250
Частота вращения шпинделя, об/мин:
150 - 2000
Шаг ходового винта, мм:
Tr 20x3
Ширина в упаковке, см:
75/69 (станок/подставка)
Ширина Т-образного паза стола, мм.:
12
Шомпол:
М12
